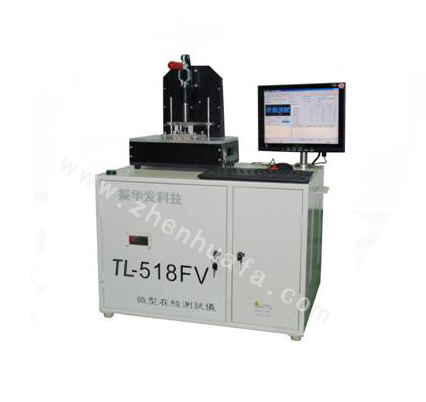

在電子產品高集成化和微小化趨勢下FPC柔性軟板在電子產品上應用越來越廣泛。為應對其點數少,產量大 ,量測精度高,客制功能多的特點,TL-518FV柔性電路板測試儀是振華發科技有限公司研發出來體積小,成本低,可方便制定功能,移動擺放方便的一款實用型測試設備。
產品特點:
- ?電腦主機式框架設計,移動和使用方便。
- 硬件各功能板卡模塊化,豐富的信號源,確保機器的穩定性及測試覆蓋率。
- 采用Reed Relay Switching Board,小電容和大電阻的測試效果超好。
- ATPD自動生成程序及除錯,自動學習開短路和自動程序調試。
- 完整測試統計資料及報表產生,且自動儲存,不因斷電而遺失數據。
系統具自我診斷功能及遠端遙控功能。
- Board View功能可即時顯示不良元件、針點位置,方便檢修。
適用領域:
- 各種零件較少PCB較小的產品
- 附著零件的軟板測試
- 附著零件的線材測試
TL-518FV規格表
測試點數 |
標準配備:192點 |
測試步驟 |
無限制 |
電阻測試范圍 |
0.05Ω至40MΩ |
電容測試范圍 |
1.0PF至40000uF |
電感測試范圍 |
1.0uH至50H |
二極管測試范圍 |
0.1V至9.9V |
穩壓管測試范圍 |
0.1V至14V |
電晶體三端測試 |
Vds.Cds.Rd(on) |
隔離點 |
隔離點自動選擇? 每個測試步驟可達10個 |
主控電腦 |
PentivmⅢ以上 |
顯示器 |
15”液晶LCD |
操作系統 |
Windows系統 |
使用電源 |
AC 220V±10% 50HZ |
|
